Een industriële waterkoeltoren is een geavanceerd warmteafvoerapparaat dat in verschillende grootschalige industriële processen wordt gebruikt om overtollige warmte die tijdens activiteiten wordt gegenereerd, af te voeren. Deze torens spelen een cruciale rol bij het handhaven van optimale bedrijfstemperaturen voor machines, apparatuur en processen, waardoor de efficiëntie wordt gewaarborgd en door oververhitting veroorzaakte schade wordt voorkomen.
Inleiding tot industriële waterkoeltorens
Industriële koeltorens zijn essentiële componenten in sectoren zoals energieopwekking, productie, petrochemie en HVAC-systemen. Hun primaire functie is het overbrengen van restwarmte van processen naar de atmosfeer door de verdamping van water. Dit proces helpt bij het reguleren van de temperatuur binnen toegestane grenzen, het beschermen van machines en het handhaven van de productiviteit.
Componenten en ontwerp
1. Vulmedia: Deze torens bevatten vulmedia, meestal gemaakt van materialen zoals PVC, hout of metaal, waardoor een groot oppervlak ontstaat waar water zich over kan verspreiden. Dit maximaliseert het contact tussen lucht en water, waardoor een efficiënte warmteoverdracht mogelijk wordt.
2. Distributiesysteem: Een netwerk van leidingen en sproeiers verspreidt heet water gelijkmatig over de vulmedia. Dit zorgt voor een uniforme koeling over de hele toren.
3. Ventilator- of luchtverplaatsingssysteem: Industriële koeltorens maken gebruik van grote ventilatoren of luchtverplaatsingssystemen om lucht door de toren te zuigen. Dit bevordert de verdamping en helpt bij de warmteafvoer.
4. Drift Eliminators: Deze componenten voorkomen dat waterdruppels worden meegevoerd met de afgevoerde lucht, waardoor water wordt bespaard en de impact op het milieu wordt geminimaliseerd.
5. Bassin: Een bassin verzamelt gekoeld water voordat het door het systeem wordt gerecirculeerd.
Werkend principe
De werking van de toren begint wanneer warm water, dat overtollige warmte van industriële processen transporteert, de toren binnenkomt. Dit water wordt over de vulmedia verspreid, waardoor een groot oppervlak ontstaat voor blootstelling aan lucht. Tegelijkertijd zuigen de ventilatoren lucht door de toren, waardoor een deel van het water verdampt. Dit verdampingsproces absorbeert warmte uit het resterende water, waardoor het afkoelt.
Terwijl het water afkoelt, verzamelt het zich in het bassin en wordt het ofwel terug in het industriële proces gecirculeerd voor hergebruik of geloosd, afhankelijk van de specifieke toepassing en waterbesparingspraktijken.
|
Nee. |
Item |
Eenheid |
Specificaties |
|
A. |
Samenvatting |
||
|
1 |
Naam |
|

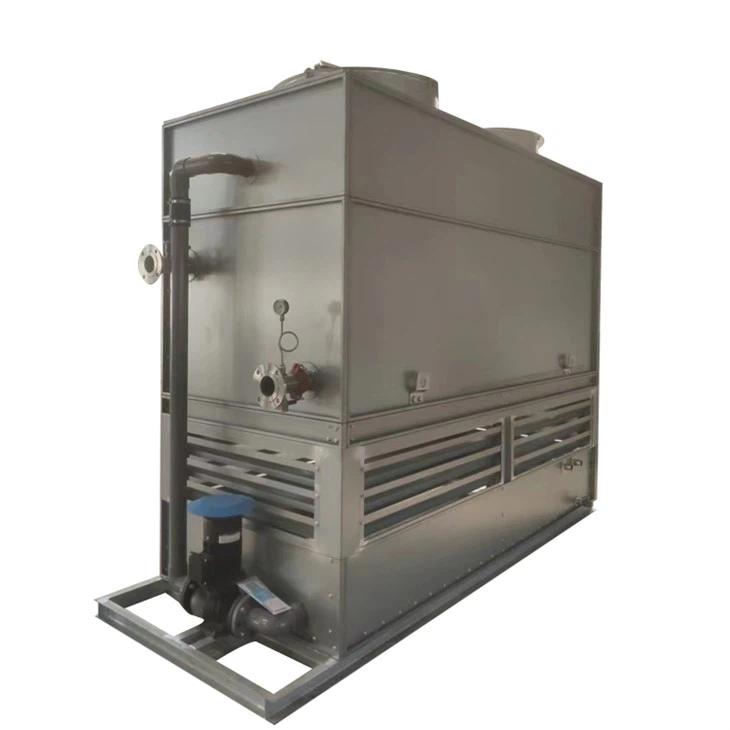

Gesloten koeltoren |
|
2 |
Model |
|
AYD-200T |
|
3 |
Koelcapaciteit |
kcal/u |
1000000 |
|
4 |
Ontwerpdruk |
Mpa |
1.0 |
|
5 |
Test druk |
Mpa |
1.2 |
|
6 |
Koelwaterstroom |
m3/h |
200 |
|
7 |
Waterinlaattemp |
rang |
37 |
|
8 |
Wateruitlaattemp |
rang |
32 |
|
9 |
Vliegwaterverlies (%) |
|
Kleiner dan of gelijk aan 0,005% |
|
10 |
Maat waterpijp |
mm |
DN150*2 |
|
11 |
Aansluitgrootte (toevoer/overloop/afvoer) |
mm |
DN32 |
|
12 |
Netto gewicht |
kg |
3200 |
|
13 |
Lopend gewicht |
Kg |
6800 |
|
14 |
Afmeting (L x B x H) |
mm |
5800*2000*4500 |
|
B. |
Ventilatorsysteem |
||
|
1 |
Elke eenheid Aantal ventilatoren |
台 |
3 |
|
2 |
Rijmodus |
|
direct |
|
3 |
Luchtvolume ventilator |
m3/h |
240000 |
|
4 |
Motorwaterdichtheidsklasse |
|
IP55 |
|
5 |
Motorisolatieklasse |
|
F |
|
6 |
Motorvermogen enkele ventilator |
kW |
7.5 |
|
7 |
Stroomvoorziening |
|
3PH/415V.50Hz |
|
8 |
Materiaal luchtkanaal |
|
Thermisch verzinkt |
|
C. |
Sprinklersysteem |
||
|
1 |
Pomp aantal |
eenheid |
1 |
|
2 |
Type waterpomp |
|
Sproeipomp |
|
3 |
Materiaal pomplichaam |
|
Gietijzer |
|
4 |
Motorisolatieklasse |
|
F |
|
5 |
Enkele pompstroom |
m3/h |
200 |
|
6 |
Enkele pompkracht |
kW |
5.5 |
|
7 |
Tillen |
m |
6 |
|
D. |
Warmtewisselingsbuis |
||
|
1 |
Materiaal warmtewisselaarbuis |
|
304 # |
|
2 |
Spoeldikte |
mm |
0.8 |
|
3 |
Diameter |
mm |
19 |
|
4 |
Verdeelstuk materiaal |
|
304 # |
|
5 |
Verbindingsweg voor spruitstuk en wisselbuis |
|
lassen |
|
6 |
Ontwerpdruk warmtewisselaarspiraal |
Mpa |
1.0 |
|
7 |
Testdruk warmtewisselaarspiraal |
Mpa |
1.2 |
|
8 |
Flens |
|
PN10 |
|
E. |
Materiaal hoofdonderdelen |
||
|
1 |
Materiaal sproeibuis |
|
PVC |
|
2 |
Sproeier |
|
buikspieren |
|
3 |
Watercollector |
|
PVC |
|
4 |
Watervoorzieningsweg |
|
Vlotter kogelkraan |
|
5 |
Bevestigingsmiddel |
|
Q235 |
|
6 |
Structuurmateriaal |
|
Zink Al Magnesiumplaat |
|
7 |
Structuur Anti-corrosieve manier |
|
Zink Al Magnesiumplaat |
|
8 |
Structuur Anti-corrosieve dikte |
mm |
0.06 |
|
9 |
Dikte buitenpaneel |
mm |
2 |
|
10 |
Buitenpaneel Anti-corrosieve manier |
|
Zink Al Magnesiumplaat |
|
11 |
Materiaal buitenbehuizing |
|
Zink Al Magnesiumplaat |
Industriële waterkoeltorens zijn er in verschillende typen, elk ontworpen om te voldoen aan specifieke industriële behoeften, omgevingsomstandigheden en efficiëntie-eisen. Hier zijn enkele veelvoorkomende typen:
1. Koeltoren met natuurlijke trek:
Werkingsprincipe: Maakt gebruik van natuurlijke convectiestromen om lucht door de toren te zuigen. Het heeft een hoge structuur met een groot schoorsteeneffect.
Toepassing: Vaak gebruikt in grote energiecentrales vanwege hun enorme omvang en efficiëntie bij het verwerken van grote hoeveelheden water.
2. Mechanische trekkoeltoren:
Forced Draft: Gebruikt ventilatoren aan de basis om lucht door de toren te persen.
Geïnduceerde trek: De ventilatoren bevinden zich bovenaan en creëren een zuigkracht die lucht door de toren zuigt.
Toepassing: gebruikelijk in verschillende industrieën, waaronder raffinaderijen, chemische fabrieken en HVAC-systemen.
3. Crossflow-koeltoren:
Ontwerp: Water stroomt verticaal naar beneden terwijl lucht horizontaal over de waterstroom beweegt.
Voordelen: Compacter ontwerp, eenvoudiger onderhoud en minder waterspatten.
Toepassing: Geschikt voor HVAC-systemen en middelgrote industriële toepassingen.
4. Tegenstroomkoeltoren:
Ontwerp: Water stroomt verticaal naar beneden terwijl lucht verticaal naar boven beweegt, waardoor de waterstroom wordt tegengegaan.
Voordelen: Verbeterde efficiëntie van de warmteoverdracht vergeleken met crossflow-ontwerpen.
Toepassing: Veel gebruikt in energiecentrales en grote industriële processen die een hoog rendement vereisen.
5. Koeltoren met open circuit:
Werking: Water komt in direct contact met de atmosfeer, waardoor een deel ervan kan verdampen en afkoelen.
Toepassing: Gevonden in industrieën waar de waterkwaliteit niet kritisch is, zoals energieopwekking en HVAC-systemen.
6. Koeltoren met gesloten circuit:
Werking: Maakt gebruik van een secundaire vloeistof (meestal schoon water of een koelmiddel) die circuleert in een gesloten systeem en indirect warmte overbrengt naar het primaire watercircuit.
Voordelen: Minimaliseert het waterverbruik en voorkomt vervuiling van het primaire watercircuit.
Toepassing: Geschikt voor toepassingen die een gecontroleerde waterkwaliteit vereisen, zoals datacenters of gevoelige industriële processen.
Elk type industriële waterkoeltoren biedt duidelijke voordelen, afhankelijk van factoren zoals de schaal van gebruik, eisen aan de waterkwaliteit, beperkte ruimte en milieuoverwegingen. De keuze voor het type koeltoren hangt af van de specifieke behoeften van de betreffende industrie of toepassing.
Toepassingen
1. Energiecentrales: In thermische energiecentrales koelen koeltorens het water dat in de condensor wordt gebruikt, om de efficiëntie ervan te verhogen en optimale bedrijfsomstandigheden te handhaven.
2. Productie-industrieën: Industrieën zoals de staal-, chemische- en automobielindustrie gebruiken koeltorens om de temperatuur van verschillende processen en apparatuur op peil te houden.
3. HVAC-systemen: Gebouwen en commerciële faciliteiten gebruiken koeltorens in airconditioningsystemen om de binnentemperatuur te regelen.
Belang en onderhoud
Industriële waterkoeltorens zijn van cruciaal belang voor een efficiënte bedrijfsvoering en het voorkomen van kostbare storingen. Regelmatig onderhoud is cruciaal:
1. Reiniging: Regelmatige verwijdering van algen, aanslag en vuil voorkomt verstoppingen en zorgt voor een optimale warmte-uitwisseling.
Inspecties: Periodieke controles op lekken, corrosie en mechanische problemen zijn essentieel om een goede werking te garanderen.
2. Waterbehandeling: Een goede waterbehandeling voorkomt kalkaanslag, corrosie en microbiële groei, waardoor de efficiëntie van de toren behouden blijft.
3. Milieu-impact en vooruitgang
Hoewel koeltorens efficiënt zijn, verbruiken ze aanzienlijke hoeveelheden water en kunnen ze in sommige regio's bijdragen aan waterschaarste. Technologische vooruitgang, zoals droge koelsystemen of hybride koeltorens die het waterverbruik verminderen, zijn bedoeld om deze problemen aan te pakken en tegelijkertijd de effectieve warmteafvoer te behouden.
Conclusie
Industriële waterkoeltorens zijn onmisbaar voor verschillende industriële processen en spelen een cruciale rol bij het handhaven van de operationele efficiëntie en het voorkomen van door oververhitting veroorzaakte schade. Hun ontwerp, werkingsprincipes, toepassingen en onderhoudspraktijken zorgen voor optimale prestaties en pakken tegelijkertijd de milieuproblemen in verband met watergebruik aan. Voortdurende vooruitgang is gericht op het vinden van een evenwicht tussen efficiëntie en ecologische duurzaamheid in de koeltorentechnologie.
