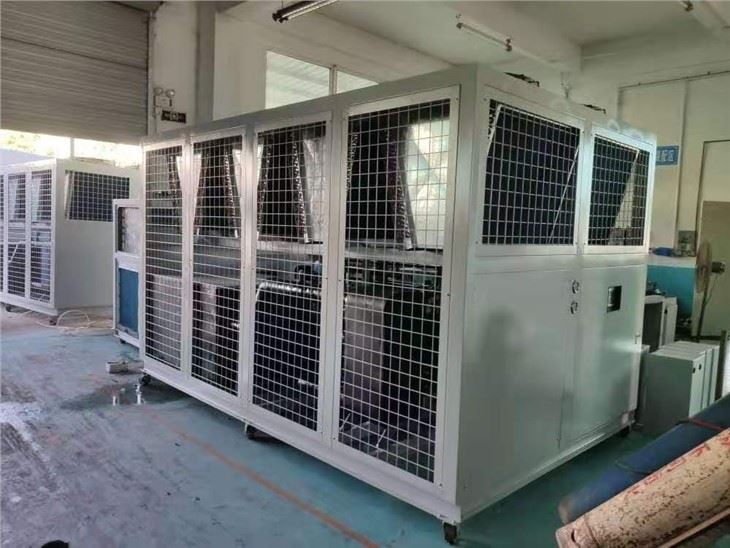

Vloeistofkoeling koelmachine gekoeld watersysteem is ontworpen om water via een waterpomp naar een warmteproducerend proces te laten circuleren. Het water brengt de warmte terug naar de koelmachine waar de compressiecyclus het water afkoelt voordat het wordt teruggevoerd naar het warmteproces.
Typische toepassingen van vloeistofkoelmachines worden hieronder opgesomd.
Stadskoeling
Gecentraliseerde airconditioning
Hydrocultuur
Voedsel- en drankverwerking
Farmaceutica en medisch
Koude opslag
Thermische Energie Opslag (WKO) systemen
Verspanen, waterstraalsnijden, lasersnijden, lassen, enz.
Kunststof verwerking
Hoe werkt het gekoeldwatersysteem van de vloeistofkoelmachine?
Bij de meeste proceskoelingstoepassingen circuleert een pompsysteem koel water of een water/glycol-oplossing van de koelmachine naar het proces. Deze koele vloeistof onttrekt warmte aan het proces en de warme vloeistof keert terug naar de koelmachine. Het proceswater is het middel waarmee warmte van het proces naar de koelmachine wordt overgedragen.
Processchillers bevatten een chemische verbinding, een koelmiddel genaamd. Er zijn veel soorten koelmiddel en toepassingen, afhankelijk van de vereiste temperaturen, maar ze werken allemaal volgens het basisprincipe van compressie en faseverandering van het koelmiddel van een vloeistof naar een gas en weer terug naar een vloeistof. Dit proces van het verwarmen en koelen van het koelmiddel en het veranderen van een gas in een vloeistof en weer terug is de koelcyclus.
De koelcyclus begint met een vloeistof/gasmengsel onder lage druk dat de verdamper binnenkomt. In de verdamper kookt de warmte van het proceswater of de water/glycol-oplossing het koelmiddel, waardoor het verandert van een vloeistof onder lage druk in een gas onder lage druk. Het gas onder lage druk komt de compressor binnen waar het wordt gecomprimeerd tot gas onder hoge druk. Het hogedrukgas komt de condensor binnen waar omgevingslucht of condensorwater warmte verwijdert om het af te koelen tot een hogedrukvloeistof. De vloeistof onder hoge druk gaat naar het expansieventiel, dat regelt hoeveel vloeibaar koelmiddel de verdamper binnenkomt, waardoor de koelcyclus opnieuw begint.
De standaardfuncties van het koelwaterkoelsysteem met vloeistofkoeling zijn als volgt:
1. Roestvrijstalen buffertanks om de temperatuur nauwkeurig te regelen en het starten van de compressor te verminderen
2. Stevige gegalvaniseerde stalen constructie om ervoor te zorgen dat de kast een lange levensduur heeft
3. Hermetische scrollcompressoren met hoog rendement
4. Zeer efficiënt R134a-koelmiddel met een laag aardopwarmingspotentieel en om werking te garanderen, zelfs bij de hoogste omgevingstemperaturen
5. Geïntegreerde primaire waterpompen
6. Uitgebreide fabrieksacceptatietesten voor verzending
7. Zeer nauwkeurige elektronische controller
8. Hydrofiel gecoate condensors voor hoge corrosiebescherming
9. Uitgebreide garantie van 12 maanden op onderdelen
10. Pompopties voor elk profiel
11. Roestvrijstalen platenwarmtewisselaar of coaxiale verdampers
12. Verdamperbescherming op alle modellen

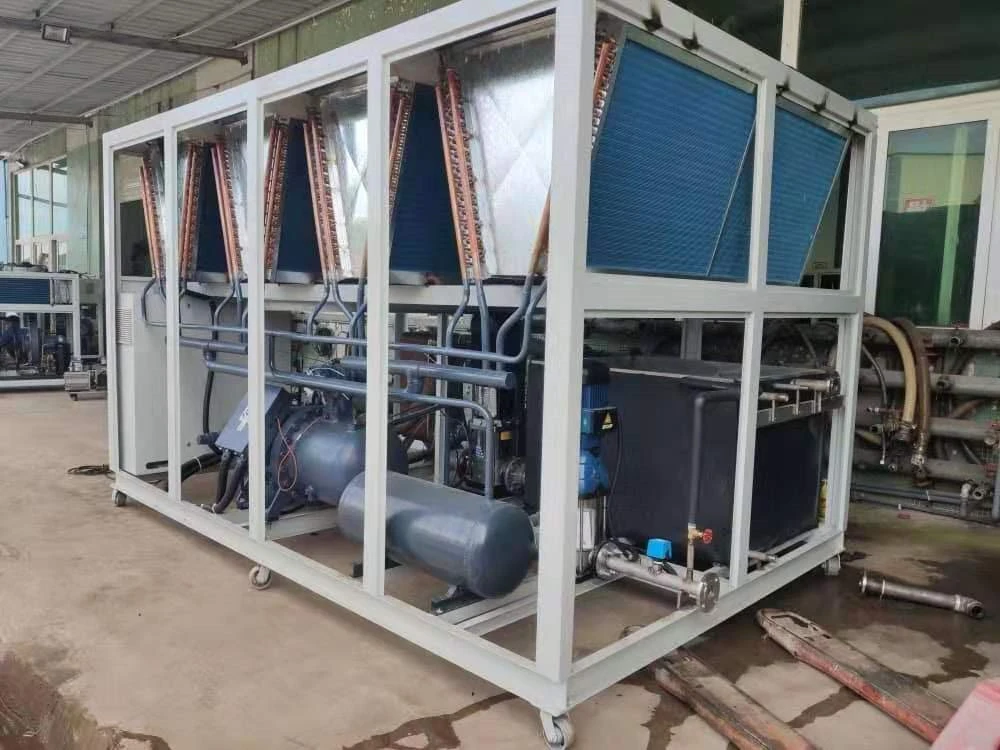

Laten we hier de specificaties van de 50 ton waterkoeling vloeistofkoeler bekijken:
Item | Specificatie / Leverancier | ||
Koeling capaciteit | Model | Ayd-80A | |
Kw/uur | 186 | ||
Ton/uur | 52.88 | ||
Stroom invoer | k | 61.2 | |
Stroom Levering | 230V-3N-60Hz | ||
Temp Uitlaat (rang) | 7 | ||
koelmiddel controle | Uitbreiding ventiel | ||
Koeling cirkel | een | ||
koelmiddel | R407C | ||
Dimensie （mm）L*W*H | 4000*2000*2200 | ||
Compressor | Stijl | SchrEw | |
Hoeveelheid （set） | 1 | ||
Compressor Vermogen (kW) | 54.4 | ||
Condensator | Stijl | Vin typ met koperen spoel | |
Waaier Hoeveelheid（set） | 8 | ||
Vermogen (kW) | 6.8 | ||
Luchtvolume（m3/h） | 84000 | ||
Verdamper | Stijl | Schelp en Buizen | |
Water Stroom（m3/h） | 32 | ||
Water Pijp Maat （"） | 3 | ||
Beschermer Apparaat | 1. Fase beschermer 2. Ventilator overbelasten beschermer 3.Hoog/laag Spanning beschermer 4.oververhitting beschermer 5. Antivries beschermer | ||
Eenheid Gewicht（Kg） | 1820 | ||
Voornaamst Onderdelen | |||
Compressor | Hanbel | ||
Condensator | Anyda | ||
Verdamper | Jindian | ||
Elektronisch | LS/ Chnt | ||
Uitbreiding Ventiel | Emerson | ||
Controle Systeem | Punp | ||
Opmerkingen: De koelcapaciteit is gebaseerd op condensatietemperatuur 45C, inlaattemperatuur 12C en uitlaattemperatuur 7C.
Andere optieconfiguratie zou kunnen leveren:
1. Externe condensor:
De koelmachine kan worden geproduceerd als een split-systeem. De verdamper kan bijvoorbeeld binnen in een technische ruimte worden geïnstalleerd en de condensor kan buiten worden geïnstalleerd.
2. Afstandsbediening:
Eenvoudig op afstand bedienen is door het punt op onze chiller ele box aan te sluiten.
Zeer afstandsbediening is door Modbus.
3. Zachte starters
In installaties waar de stroomvoorziening niet robuust is, kunnen softstarters op de compressoren worden geleverd om de inschakelstroom bij het opstarten van de compressor te beperken.
4. Compressor-FO
Aandrijvingen met variabel toerental - gemonteerd op de compressor om uitschakeling mogelijk te maken bij gedeeltelijke belasting, wat bijdraagt aan de bedrijfsefficiëntie van de koelmachine.
5. Corrosieve omgevingen
Als de koelmachine moet worden geïnstalleerd in een omgeving met corrosieve elementen, kan de koelmachine zo worden vervaardigd dat de levensduur van de unit wordt verlengd.
A. Corrosiewerende coating voor de condensorlamellen
B. De units kunnen worden uitgevoerd met roestvrijstalen kasten of corrosiewerende verf.
C. De elektrische behuizingen zijn weerbestendig, maar als een behuizing met een hoge IP-classificatie vereist is, kan deze worden aangeboden.
D. In het geval dat er ontvlambaar gas aanwezig is, kan een EX- of ATEX-geclassificeerde eenheid vereist zijn.
e. Ventilator aan de bovenkant kan worden gewijzigd in RFP-materiaal om corrosie tegen te gaan.
